Proyecto MARGARITA, PARTE II
« en: 09 de Junio del 2022, 12:32:55 »
Hola compañeros:

Como prometí, inicio un nuevo tema con la 2ª parte de este proyecto MARGARITA.

En este hilo iré mostrando la elaboración de las diferentes super estructuras de la cubierta principal, dependencias, escotillas accesorios de cubierta, bitas, elementos de maniobra, etc etc.

Lo más importante en este post es lo concerniente al varadero de anclas. Ya lo dejé colocado al final de la 1ª parte, pero no me acababa de convencer el resultado, de manera que me puse a rebuscar documentación en mis libros y encontré en la enciclopedia "EL MAR" de Ediciones Salvat la siguiente entrada: -VARADERO DE ANCLAS: Instalación para la estiba a bordo de las anclas con cepo, formada por dos baos cortos, montados sobre la cubierta y que, prolongándose hacia los costados, presenta cierta inclinación hacia fuera.
 La estiba del ancla, se realizaba con la ayuda de un pescante de gata... - (sic)

Visto lo visto, he buscado alguna foto de algun varadero de este tipo, pero desafortunadamente no he encontrado ninguna información gráfica, así que, como vereis, lo he realizado procurando atenerme lo mejor que he podido a la descripción obtenida.

Espero que os guste y comenteis las fotos, porque vuestros comentarios siempre son bienvenidosy aportan ideas, que nunca están de más.

Y dicho todo esto, comencemos.



He empezado pr el enjaretado de popa. Bajo este enjaretado se encuentra la maniobra del timón (obviada en el modelo porque no se vería). El timón lleva una canaleta en forma de arco de circunferencia, mediante tres radios, en la cual van guarnidos los guardines del timón. El enjaretado previene de posibles daños en el equipo y/o posibles accidentes a las personas.
Guarnir: vestir, colocar a un aparejo los cabos necesarios para su funcionamiento.
Guardín: cada uno de los cabos o ramales de cadena sujetos a un sector fijo de la mecha del timón o a una y otra cara del mismo para poder moverlo.



Así había quedado el varadero de anclas.



Con chapa de 0,5 mm y un alma de 1 mm he confeccionado estas dos vigas que supondrán los baos del varadero.



ASí queda el nuevo varadero, más acorde con la realidad.



Para el bauprés, un palito torneado con el taladro para afilarlo de mayor a menor, un par de collarines de cartulina negra en los que van clavados y con una gotita de cianocrilato sendos cancamitos. A estos cancamitos iran sujetos los estais del palo.



El bauprés colocado en su sitio.



Voy a equipar el modelo con un par de anclas acorde con la época de su construcción. Para ello he elegido este tipo de ancla; una "INGLEFIELD" ideada por MR Samuel Inglefield a finales del S XIX y que se usó hasta mediados del S XX. Si no me equivoco, esta ancla puede ser considerada como la precursora de las anclas de brazos basculantes hasta el modelo del ancla tipo HALL que se usa en la actualidad en la inmensa mayoría de buques.



Una vez dibujados los elementos que necesito, pego una copia sobre lámina de alumino de 0,5 mm y las recorto con pelo de segueta. Los brazos se componen de dos piezas de aluminio y entre ellas, otra de chapado de 0,5 mm de madera de abedul que formará la uña del brazo, pegados con cola de contacto.



Aquí las tres piezas que componen cada ancla. El fuste del ancla está compuesto por dos piezas iguales y pegadas con cola de contacto para darles la sección adecuada.



Las dos anclas terminadas, a falta de ponerles el arganeo y pintar.  Arganeo: argolla o grillete en el extromo del fuste del ancla al que se sujeta el extremo de la cadena.



Para el pescante de las anclas, usaré varilla metálica de 2 mm de diámetro. Con ayuda del tornillo de banco y pelo de segueta de 0,3 mm prectico una pequeña ranura en un extremo.



Con el disco de corte de la Dremel, corto la varilla a la medida necesaria.

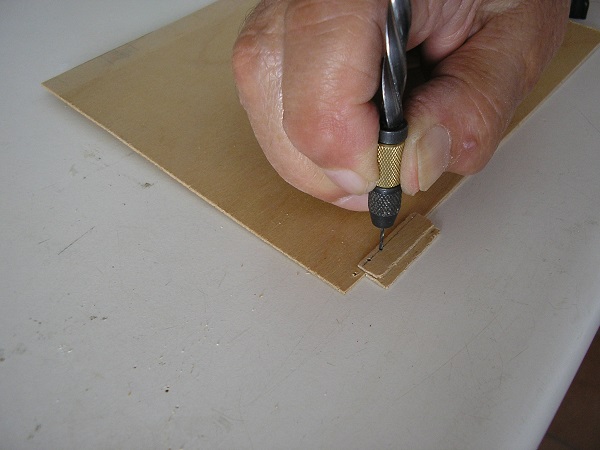

Realizo una cartela a la que he practicado un orificio con el portabrocas manual y la coloco en la ranura previa mediante una gotita de ciano crilato. El sobrante lo corto con un cortauñas de corte recto.
Esta cartelita está hecha en chapa de estaño reciclada de los tubos de crema de afeitar. Es tan delgada que la uso de doble espesor pegando dos trozos con cola de contacto. Me resulta muy útil para piezas pequeñas por su facilidad para doblar y cortar.

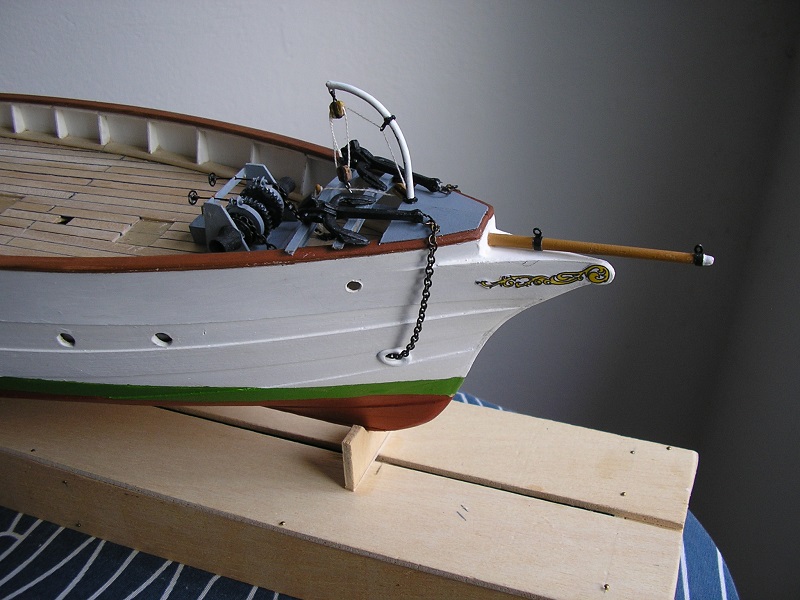

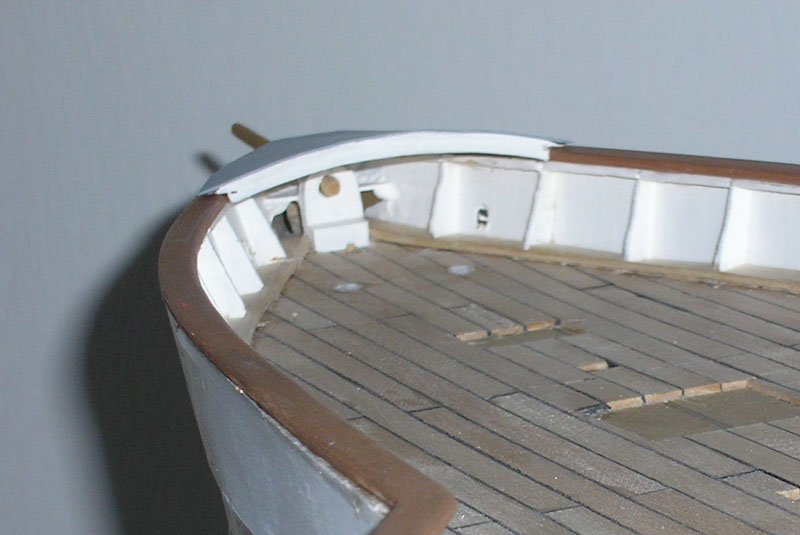

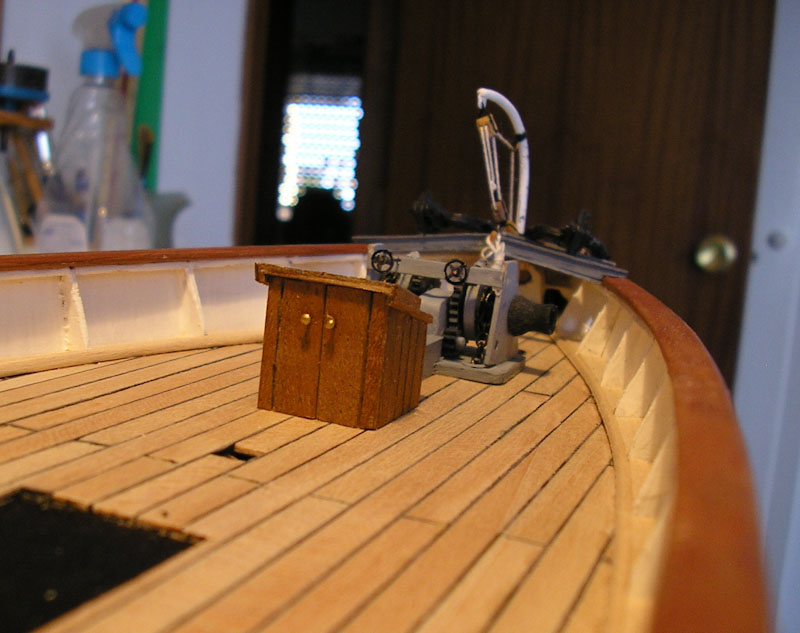

Y por fin, todo el conjunto, varadero, anclas y pescante colocados y terminados. Se puede ver también la decoración en la amura.



Y aquí otra imagen del conjunto desde otro ángulo.

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #1 en: 09 de Junio del 2022, 12:39:24 »


Perdón... esta se me había quedado en el tintero.

elbama

  • Mensajes: 1.017
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #2 en: 09 de Junio del 2022, 17:09:00 »
 :ninja:

Hola Maestro.

Gracias por la continuación. Me dejas asombrado y anonadado, estupefacto y patidifuso.  :wacko: :wacko: :wacko:

¡Venga artista, espero la continuación muy pronto!. Es una maravilla.  :wub: :wub: :wub:

Un abrazote.

Elbama.



cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #3 en: 10 de Junio del 2022, 11:48:13 »
Muchas gracias, Amable:

Siempre eres muy generoso en tus comentarios; muchas gracias.

Espero seguir manteniendo el nivel.

willie

  • Mensajes: 852
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #4 en: 18 de Junio del 2022, 19:39:29 »
Hola Cincodedos y todos:

Espero seguir manteniendo el nivel.

No lo dudo. Ésta es la mejor cubierta de teca que he visto jamás--y he visto unas cuantas, puedes creerlo.

Muy cordiales saludos desde Vigo,

Willie.
Mihi quoque spem dedisti...

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #5 en: 19 de Junio del 2022, 12:44:19 »
¡VAYA! No esparaba semejante halago.... muchísimas gacias willie.

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #6 en: 26 de Junio del 2022, 12:10:35 »
Seguimos avanzando y añadiendo algunos detallitoas más.

No es gran cosa, porque los calores que estamos aguantando estos días no ayudan, pero para no dejar pasar mucho tiempo entre un post y otro, es suficiente.

Espero vuestros comentarios.

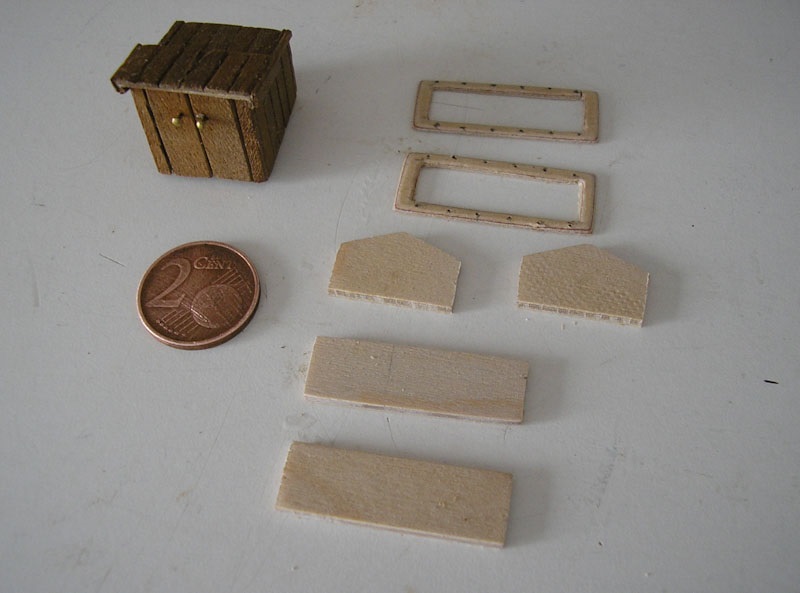

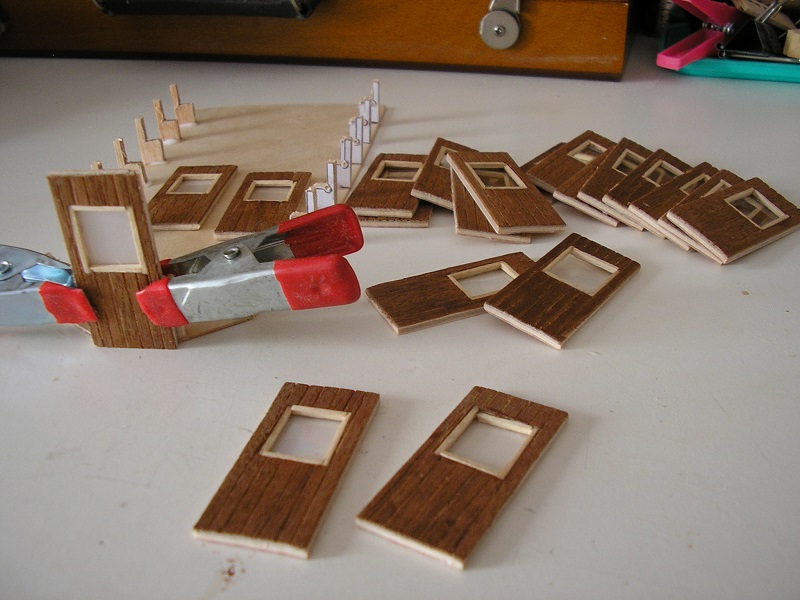

Voy a hacer un lucernario para el sollado de la tripulación. Estas son las piezas necesarias. A la izquierda, arriba, el tambucho de entrada a dicho sollado. Está hecho en contrachapado de 2 mm y forrado con duelas de sapeli de 0.6 mm.



En esta imagen, el tambucho colocado sobre cubierta.

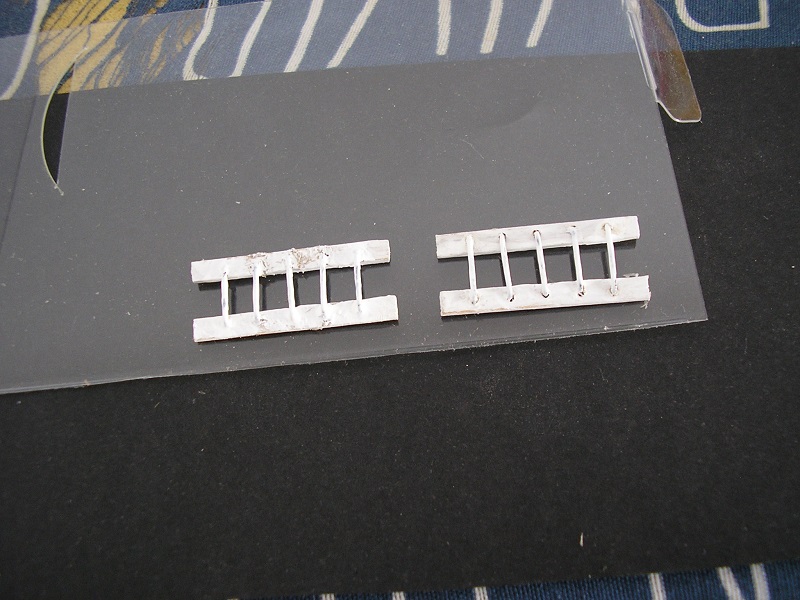

El lucernario lleva una ventana protegida con barras. La iba a hacer con los marcos que se ven en la foto primera, pero no me gustó el resultado, así que, la voy a hacer por partes. Primero un par de tablitas con los agujeros para los barrotes. Los hago con un escantillón para que queden a la misma distancia y alineados.

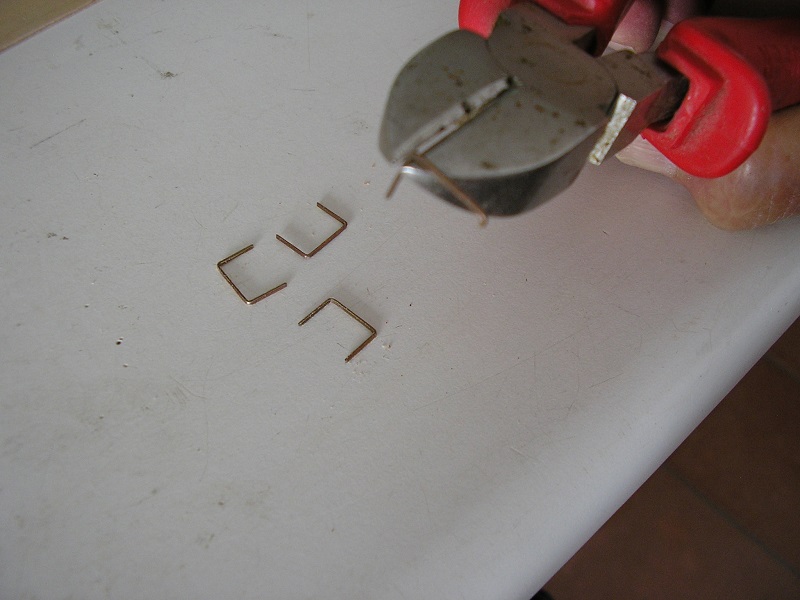

Para los barrotes empleo grapas a las que recorto las "uñas" a la medida de 1 mm.



Colocando los barrotes en el marco.



Así quedan los barrotes, a falta de los laterales del marco.



El lucernario terminado y colocado en si sitio.

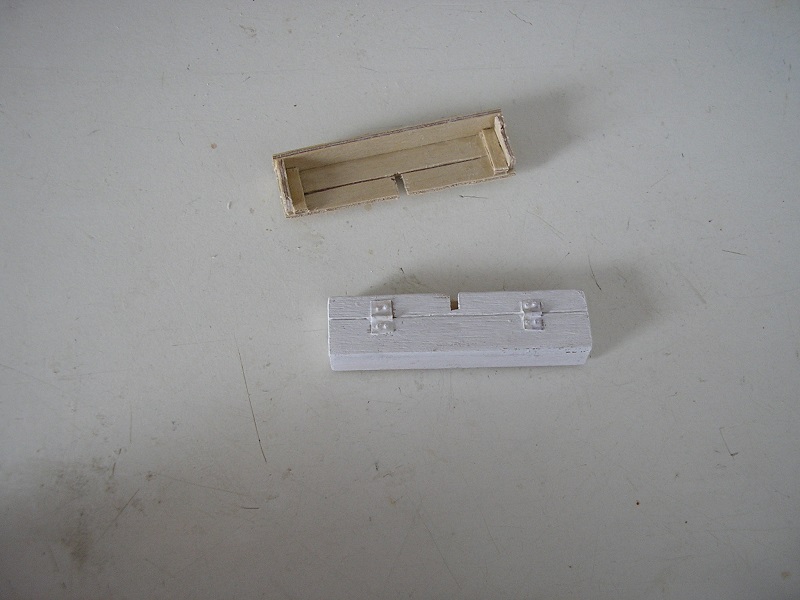

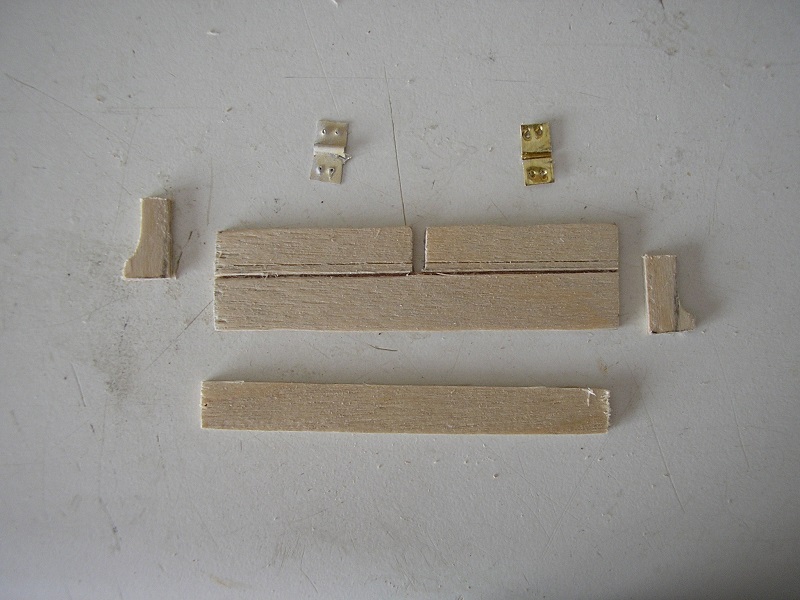

Ahora le toca a las cajas de chalecos salvavidas. Las piezas están recortadas en contrachapado de 1,1/2 mm y las bisagras son simuladas en chapa de estaño de 2 décimas de mm.



Las dos cajas terminadas.



Y colocadas junto a las amuras.



elbama

  • Mensajes: 1.017
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #7 en: 01 de Julio del 2022, 11:48:15 »
 :ninja:

Hola 5D2.

¿Qué soy muy generoso dices?, ¿Qué soy muy generoso?. . . ¡ Yo creo que más bien me quedo corto!. . .  :wub:

Mira lo que te dice el maestro Willie, que no es de los que regalen comentarios favorables facilmente. ¡Es todo un privilegio tener un comentario favorable de Willie!.. . .

Sigue y no pares maravilla.

Recibe un abrazote de osote desde mi CAU.

Elbama&CIA.

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #8 en: 02 de Julio del 2022, 12:40:59 »
Pues no te imaginas, lo que agradezco esos comentarios, viniendo de quienes vienen.

Son como un aire fresco y un chute de ánimo.

No te quepa duda de que sigo adelante, y cada vez con más ganas, es cierto que con los calores se encuentra uno algo más apático, pero bueno, cuestión de tomarse algo más de respiro.

Lento, pero sin pausa.

Un abrazo para tí y los "compis".

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #9 en: 15 de Julio del 2022, 17:31:29 »
Buen verano a todos.

De nuevo aquí para continuar con los avances en este "Preyecto Margarita".

No hay demasiado que comentar, ya que lo iré haciendo a pie de foto y son construcciones sencillas.



Vamos a hacer el lucernario sobre la sala de máquinas. En la foto, recortados los componentes del mismo.

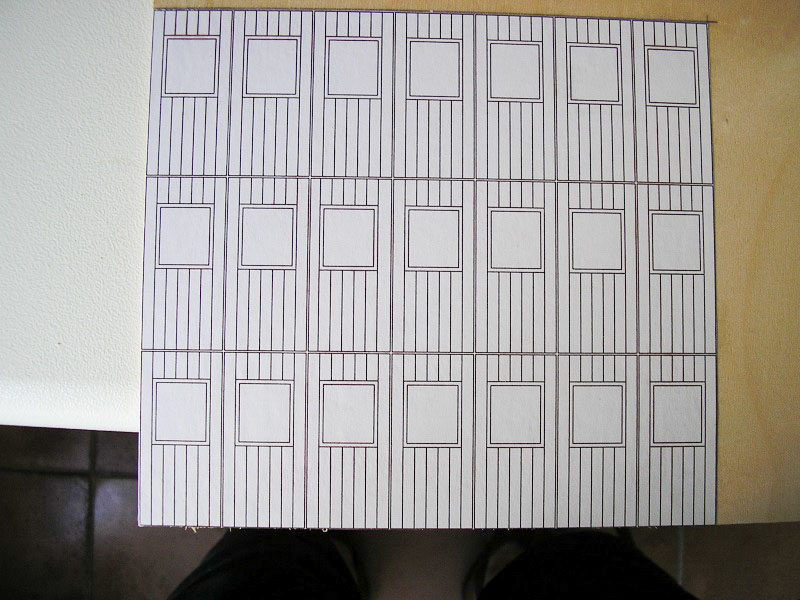

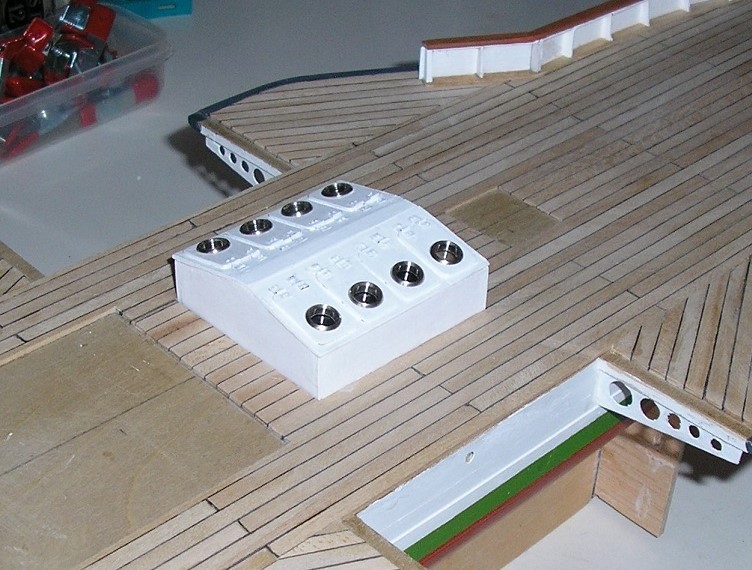

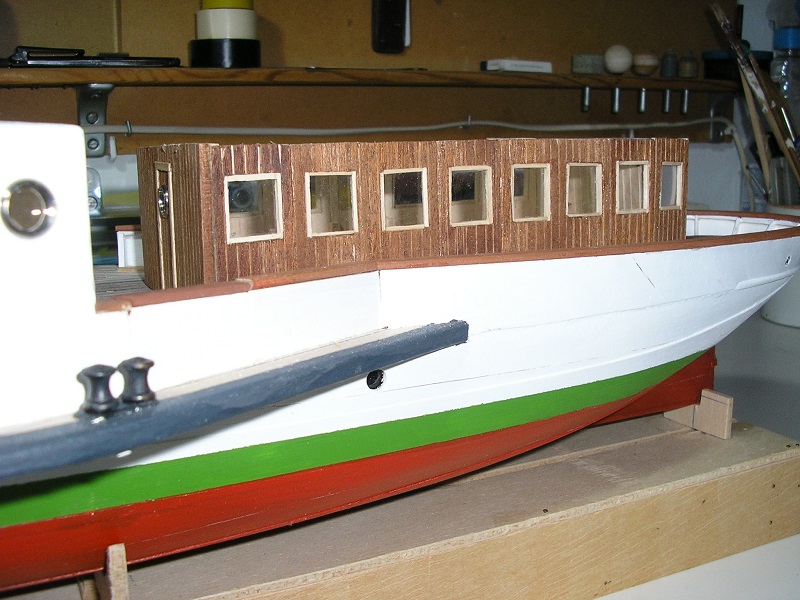

Una vez montado y colocado. La parte superior tiene ocho ventanas con portillos, "practicables". Los portillos son de 10 mm de diámetro, adquiridos en el comercio del ramo. Por el interior van acristalados con lámina de acetato.

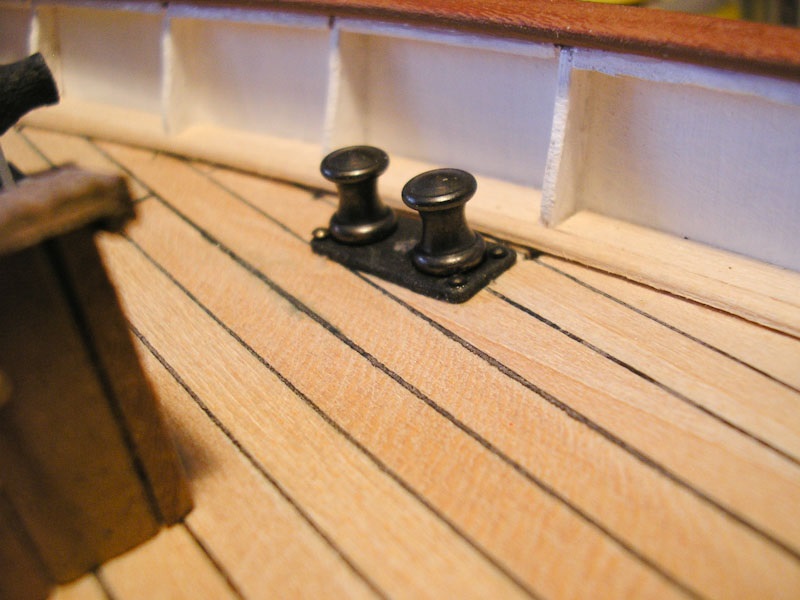

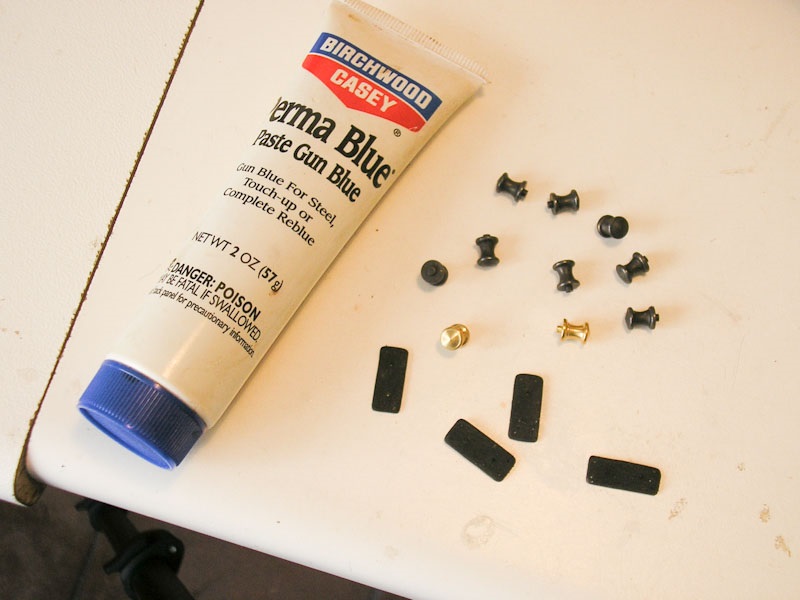

Otro elemento que he añadido, es las bitas (más bien, abitones) para fijar las amarras a puerto. Las 4 bases son de contrachapado de 1 mm y los bolardos son de latón (comerciales). Vienen de color latón dorado, muy "cantoso" así que los he ennegrcido con "Perma Blue", un liquido para pavonar armas de fuego. Podeis comparar el resultado en la imagen.



Uno de los abitones colocado en su posición.

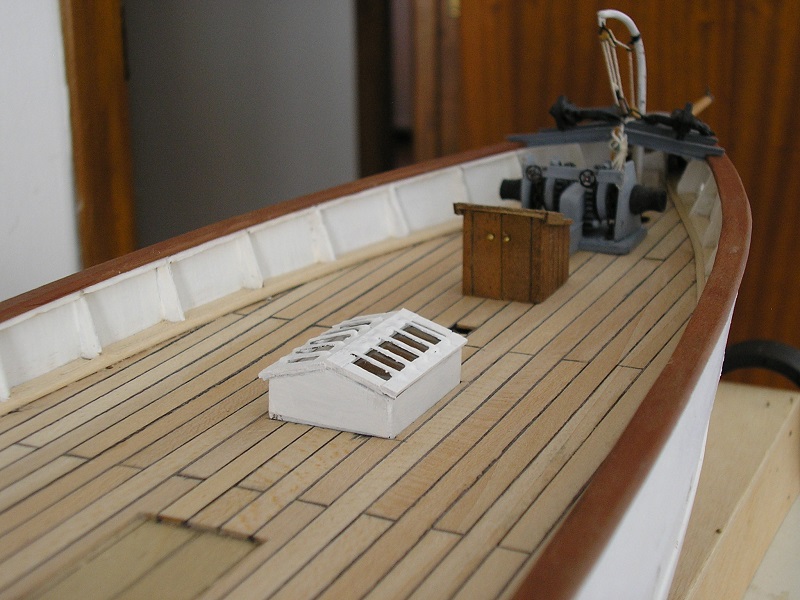

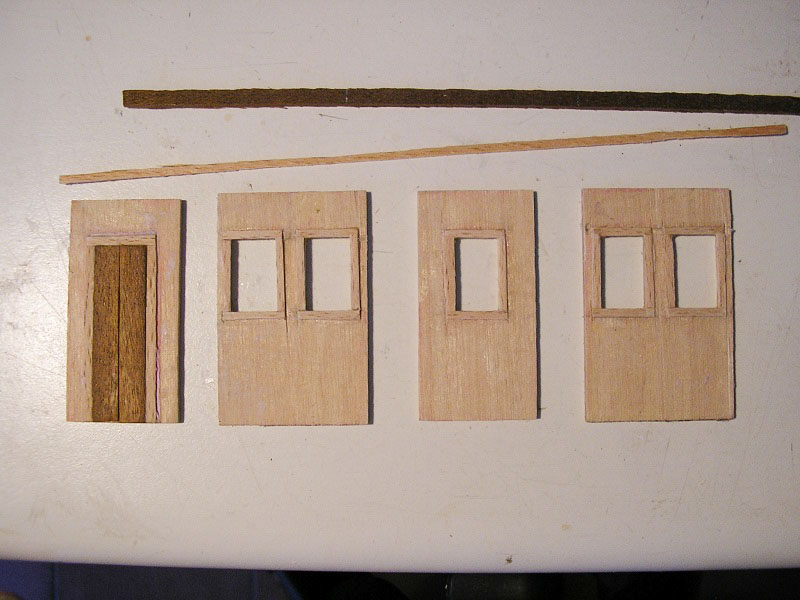

Estas piezas son para construir otro tambucho. Es de bajada al pañol de contramaestre y va situado, justo bajo el puente de gobierno.



Las piezas recortdas en contrachado de abedul de 2 mm. Los dinteles son de Chapa de haya de 0.6 mm; el resto de los mamparos irá forrado con duelas de sapeli de 0.6 mm.
Los huecos de ventana van acristalados con lámina de acetato.

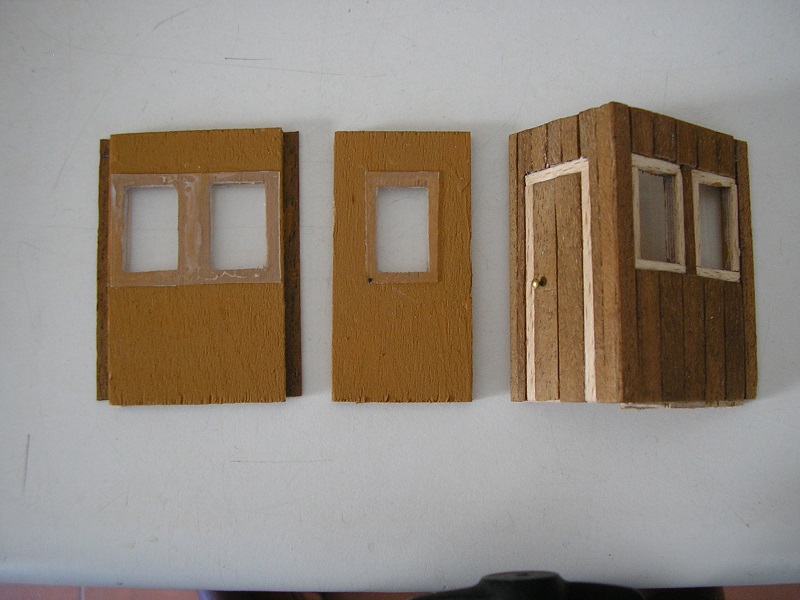

A la derecha, dos de los mamparos vistos por dentro. Los he pintado de beige porque desde fuera se puede ver el interior a traves de las ventanas. A la derecha, empiezo a montar.



Una vista de conjuto con el tambucho colocado en su sitio.



Desde otra perspectiva.



Semejante al anterior, este es el correspondiente al despacho de tikets. Va situado a popa de la sala de máquinas y como único detalle a destacar, el acristalado donde he recortado la ventanilla.



El último añadido por ahora, el guardacalor de la sala de calderas. Se trata de ese cubo de color blanco. Es ciego, o sea, no tiene ventanas, solo las puertas de entrada y se prolongará por encima de la cubierta superior, donde irán la chimenea y dos grandes manguerotes de ventilación. Pero eso lo veremos más adelante.

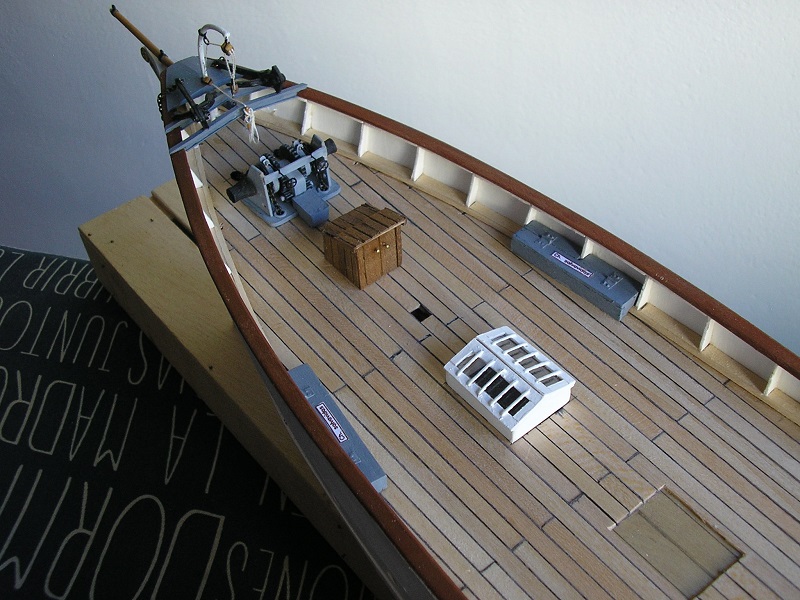

Tanto en esta como en la anterior, dos vistas de conjunto de lo montado hasta ahora.

En la próxima entrega veremos, a popa, la camareta de pasajeros y sobre las alas de los guarda aguas, las construcciones que albergan las dependencias de tripulación y servicios así como los propios guarda aguas.

Hasta entonces un abrazo a todos.
« Última modificación: 15 de Julio del 2022, 17:45:43 por cincodedos »

elbama

  • Mensajes: 1.017
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #10 en: 15 de Julio del 2022, 19:13:02 »
 :ninja:

¡¡¡Qué bonitoooo!!!.  :wub: :wub: :wub:

¡Quien como tu!. . .¡Qué artistazo!.   :wub:

Sigue y no pares  amigo.

Elbama&CIA.

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #11 en: 11 de Agosto del 2022, 12:29:55 »
A pesar de haber estado unos días sin entrar en el taller por haber tenido que atender otros asuntos, hoy puedo subir algunas fotos, que espero sean de vuestro agrado.

Bueno, esto va tomando forma y ya queda menos para terminar en la cubierta principal. De momento, tenemos lasd construcciones que completan los guarda-aguas y esto es lo que os muestro.

Empecemos.



Lo primero, un planito de lo que vamos a hacer.



Los guarda-aguas propiamente dicho. Está hechos de contrachapado de 0,8 mm (el de 0,6 mm estaba agotado) éste me ha dado un poco más de trabajo y lo he tenido que conformar a base de vapor, pero bueno, ahí estan aún sin encolar.

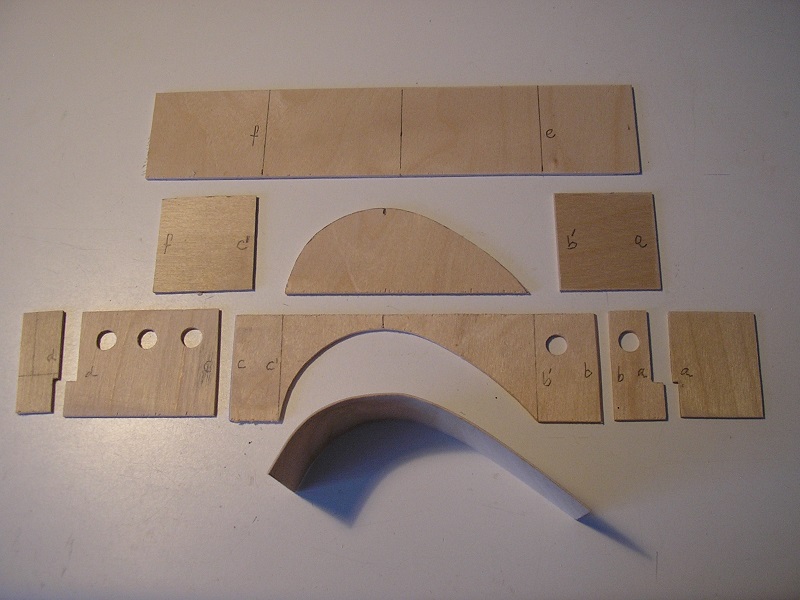

Aquí el conjunto de piezas, ya recortadas. La pieza de enmedio, en forma de media almendra, irá encolada sobre la pieza superior, donde aparecen las puertas, pero por detrás, y me servirá de apoyo para el guarda-aguas correspondiente.



Encolando la pieza mencionada anteriormente; el sistema de sujeción no es el más ortodoxo, que digamos, pero funcionó. El encolado lo hice por tramos. Se puede ver que en la foto solo estaba encolado un tercio del perímetro.



Encolando el resto de las piezas.



Una vez terminado, luce así. Falta completar, en la parte inferior el perímetro de defensa.



Otro aspecto de lo mismo.



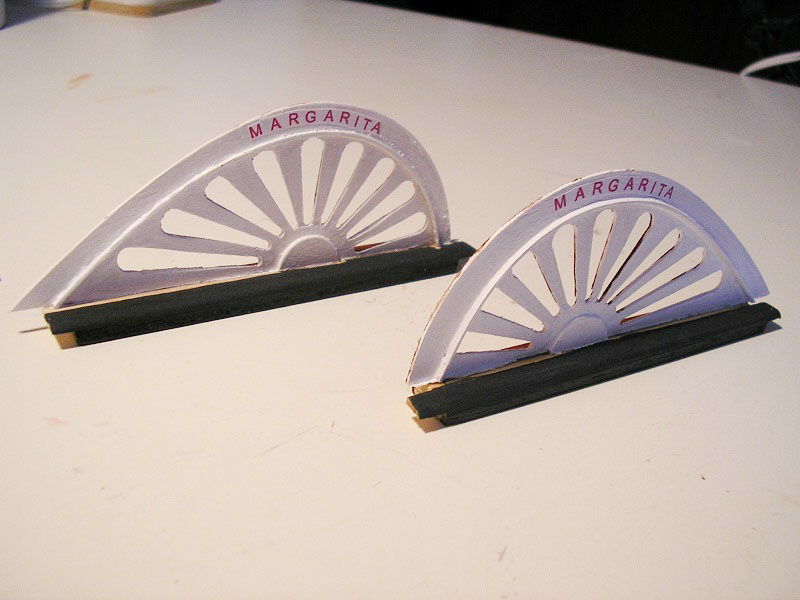

Ahoa se trata de hacer las garenas de las paletas. aquí, el planillo de ambas carenas, pegado sobre chapado de 0,8 mm. Para cortar las aberturas utilizo brocas de un diámetro menor que el dibujo; luego voy agrandando moviendo la broca alrededor de la madera para acercarme a la línea dibujada y finalizo con lima de cola de ratón. Para cortar las tangentes uso la sierra de segueta dejando algo de material para perminar con lima plana hasta conseguir que el corte quede como debe.



Aquí, las dos carenas terminadas. Le he añadido en la parte baja la base de apoyo que comprende además, el resto de la defensa para los atraques. También el rótulo con el nombre.



Una vez colocado queda así. Estas dos carenas están sin encolar y las desmontaré y reservaré hasta que queden colocadas las ruedas de paletas.

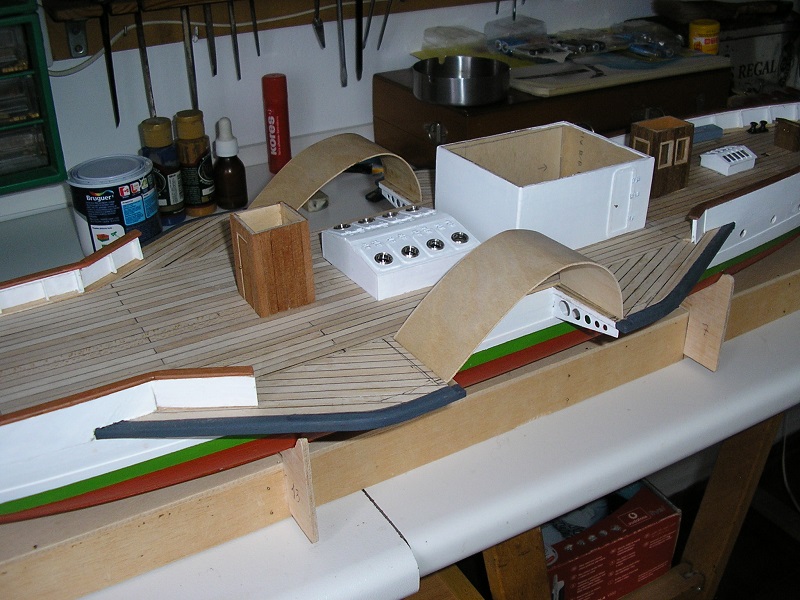

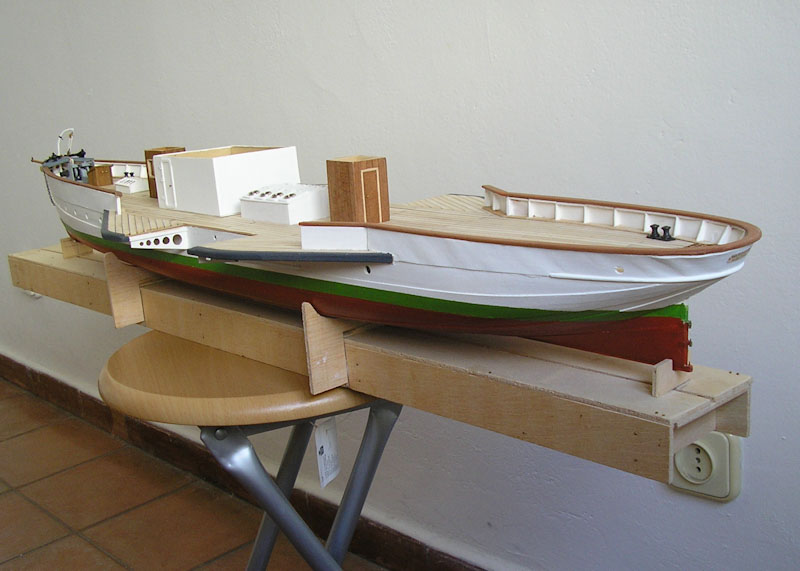

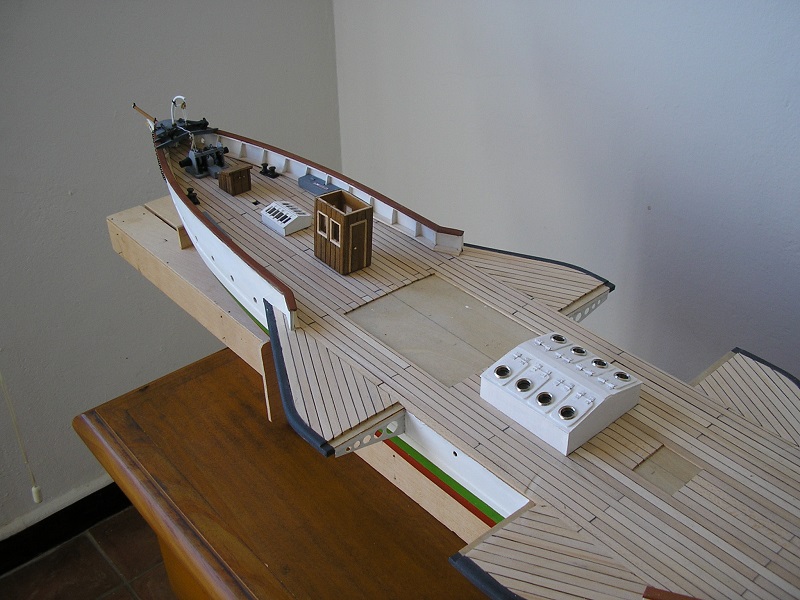

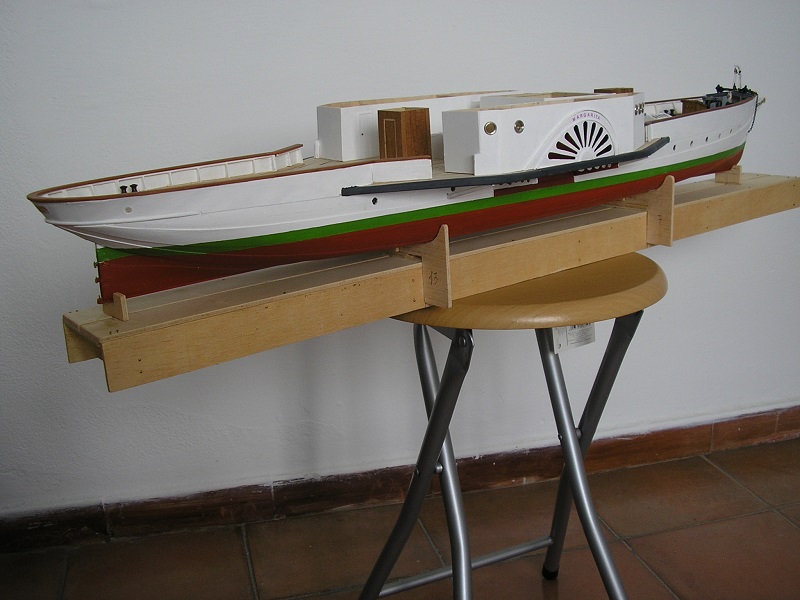

Vista de conjunto desde la proa.

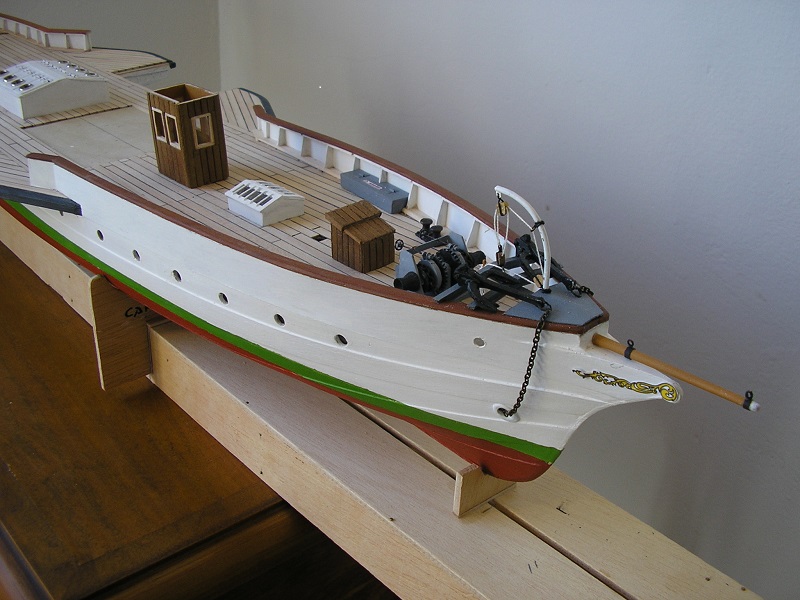

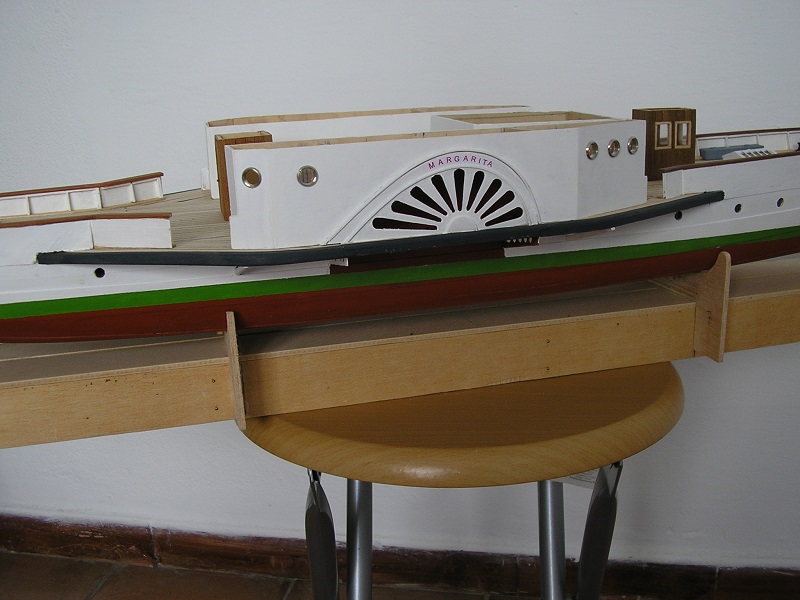

Y otra vista desde la popa.

Y esto es todo por hoy.

elbama

  • Mensajes: 1.017
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #12 en: 20 de Agosto del 2022, 17:01:28 »
 :ninja:

Hoa Alfonso.

Pues que quieres que te diga. . . ¡ MARAVILLOSO!, ¡INCREIBLE!, ¡GENIAL!. . .  :ohmy: :ohmy: :ohmy: :ohmy:

¡Quien como tú!.  :wub:

Recibe un fuerte abrazote de osote desde mi CAU.

Es que se me accaban los adjetivos. ¿Tu no eres de este mundo, ¿Verdad?. :unsure:

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #13 en: 06 de Septiembre del 2022, 17:34:05 »
Bueno amigos, esto sigue adelante, así que aquí me teneis de nuevo con los últimos avances.

Después de hacer las tapas de los guarda-aguas, el siguiente paso es la cámara del pasaje. Ésta consiste en una sala, toda rodeada de ventanas, con dos tandas de asientos una a cada lado y una mesa con algunas sillas en el centro. La parte de más a popa (en un templo sería el ábside) está ocupada por la "toilette" de señoras; tiene las cinco últimas ventanas que llevan vidrios translúcidos para evitar "miradas" indiscretas desde el exterior.

Como de costumbre iré explicando cada pasa a pié de foto.

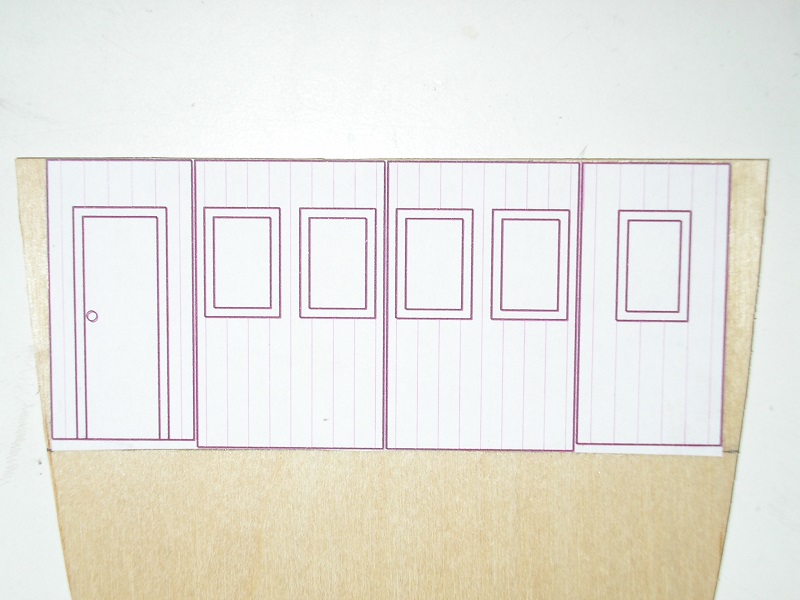

Lo primero un planillo con los módulos que componen la cámara. En la foto está pegado a un contrachapado de abedul de 2 mm, listo para recortar.

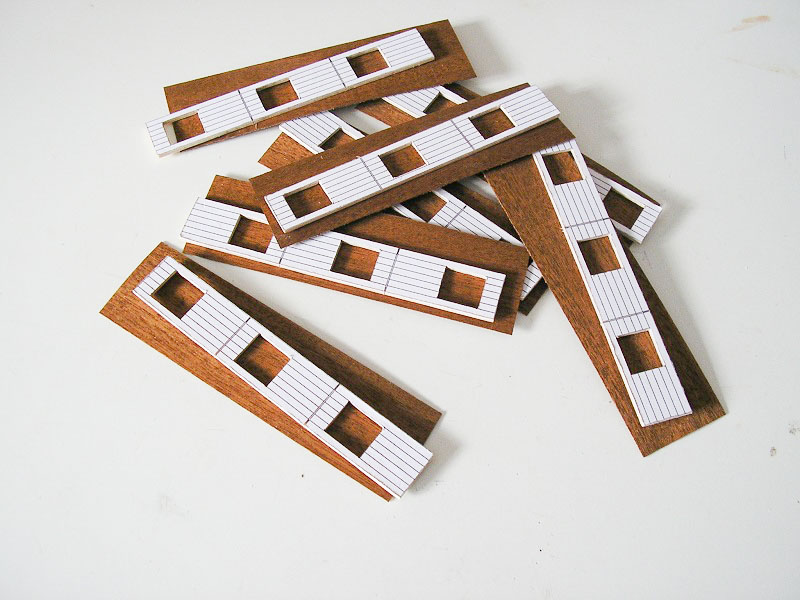

Una vez recortados los módulos, los pego a una tablilla de chapa de sapeli de 0´5 mm



La chapa de sapeli la he comprado en tira pre-encolada. Se compra por metros y se pega simplemente aplicando la plancha caliente y dejando enfriar. Luego recorto los sobrantes con tijera y el interior de las ventanas con la cuchilla del mini-cepillo mediante un golpecito de martillo.



Para los marcos corto de tracas de 1,5 mm de espesor, tiritas de 1 mm de ancho y las pego al módulo con cola blanca.

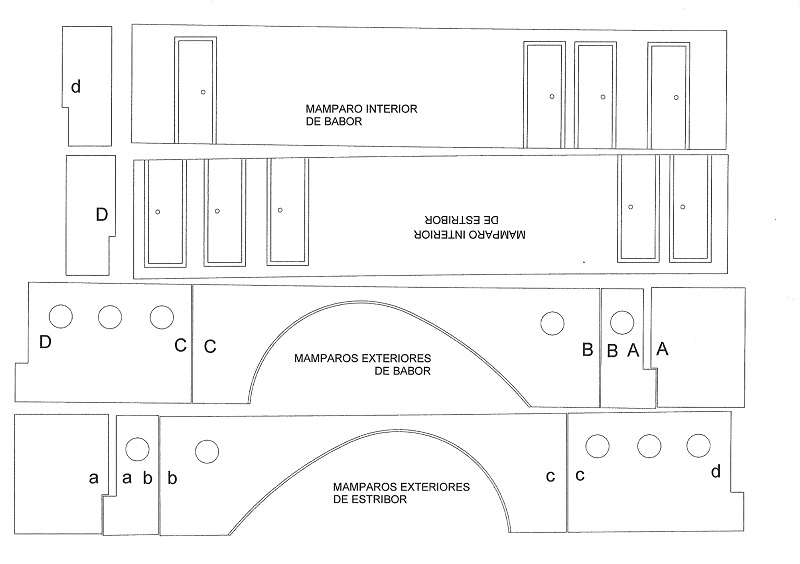

En la foto, el planillo de la cámara. La planta y los mamparos que cierran el exterior (el más grande) y los servicios de señora (el más pequeño); además los soportes para los módulos.



Una vez acristalasos con acetato, comienzo el montaje.



Terminada la cámara la presento para comprobar el resultado.

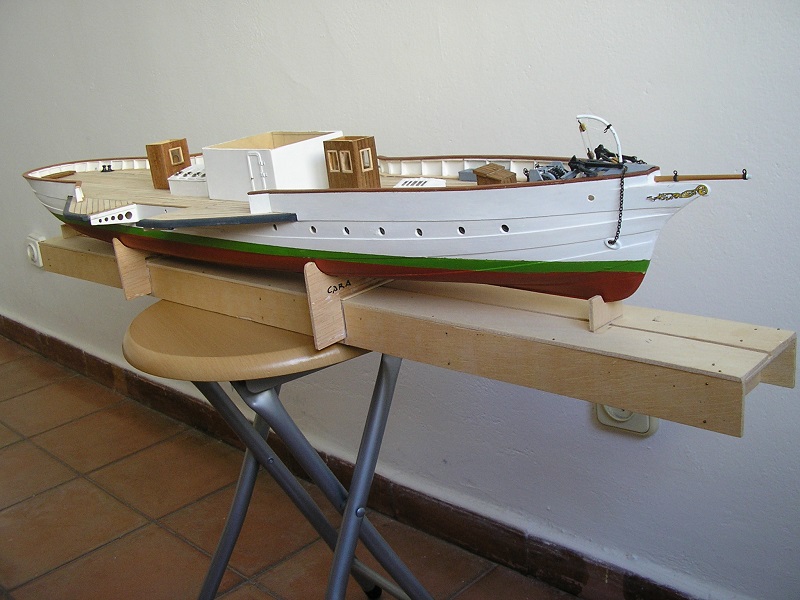

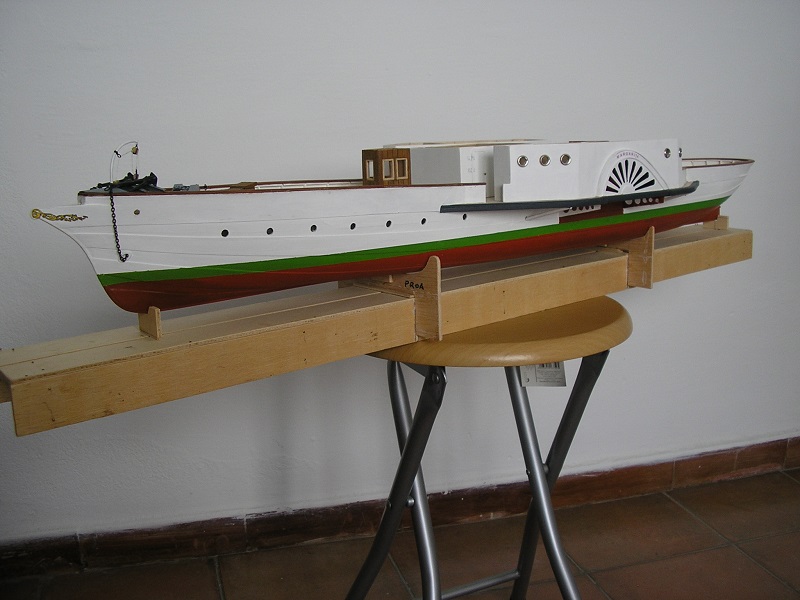

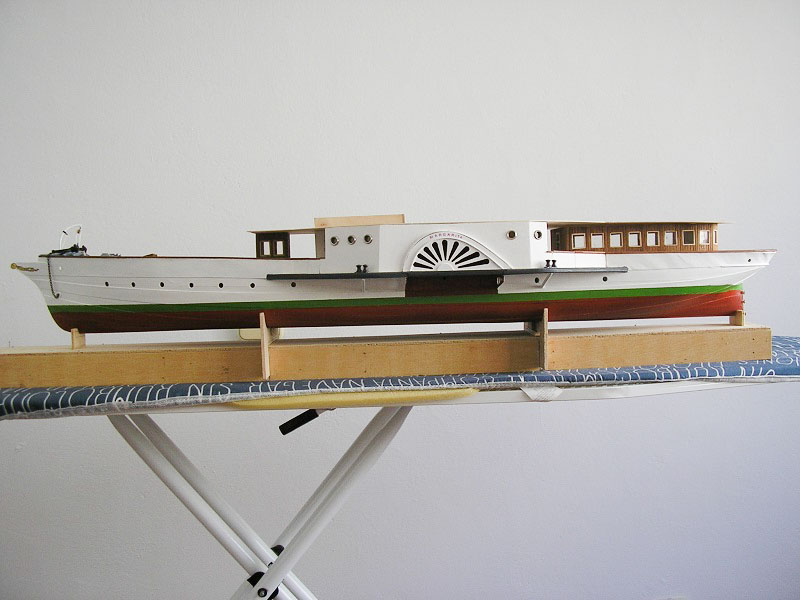

Y este es el aspecto general del barco una vez, prácticamente, terminados todos los elementos de la cubierta principal. Posteriormente habrá que completarla con otros detalles menores que publicaré en su día.

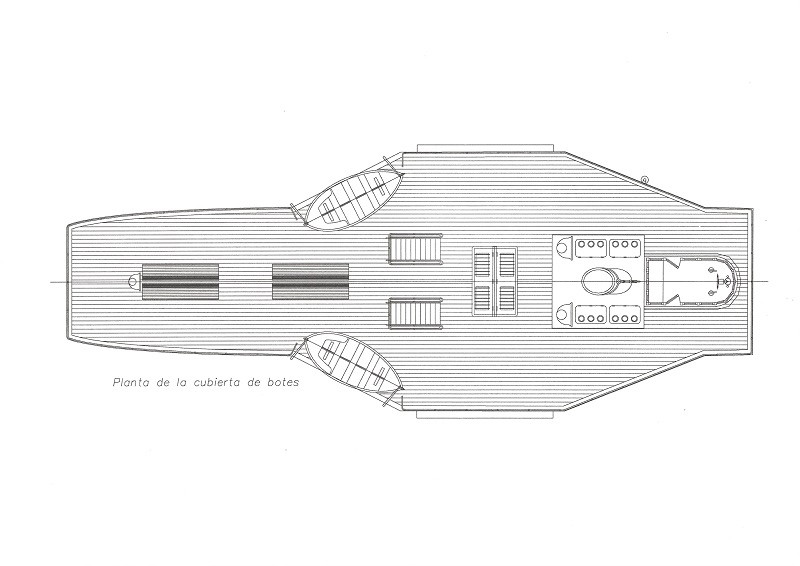

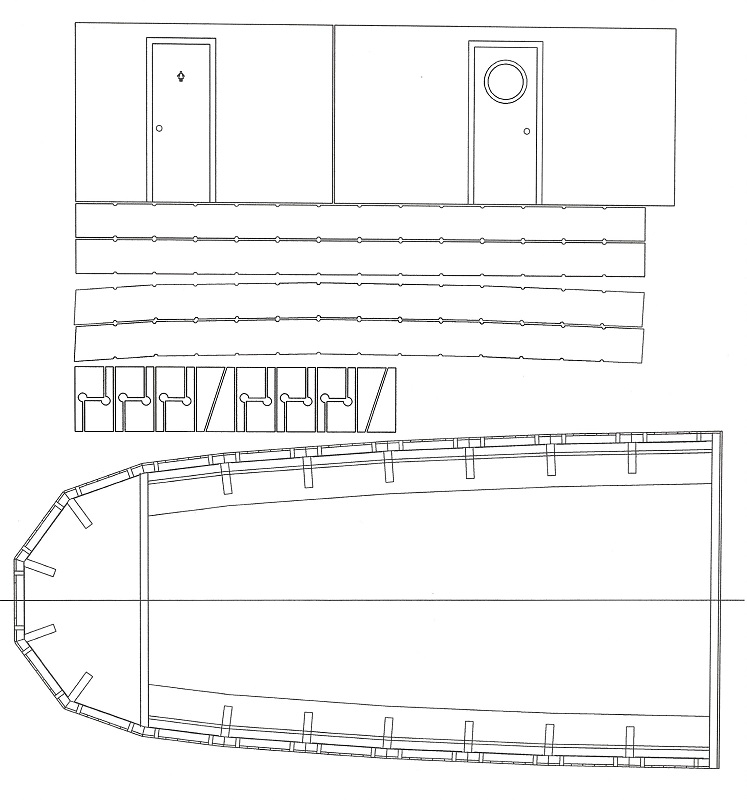

Hora comenzaré la cubierta superior, o cubierta de botes. En la foto, el plano de esta cubierta.



Lo primero, una plantilla en cartulina; con ella iré corrigiendo posibles e inevitables imperfecciones colocándola sobre las superestructuras de la cubierta inferior; luego la recortaré, como falsa cubierta en una hoja de contrachapado de abedul de 0,8 mm de espesor.

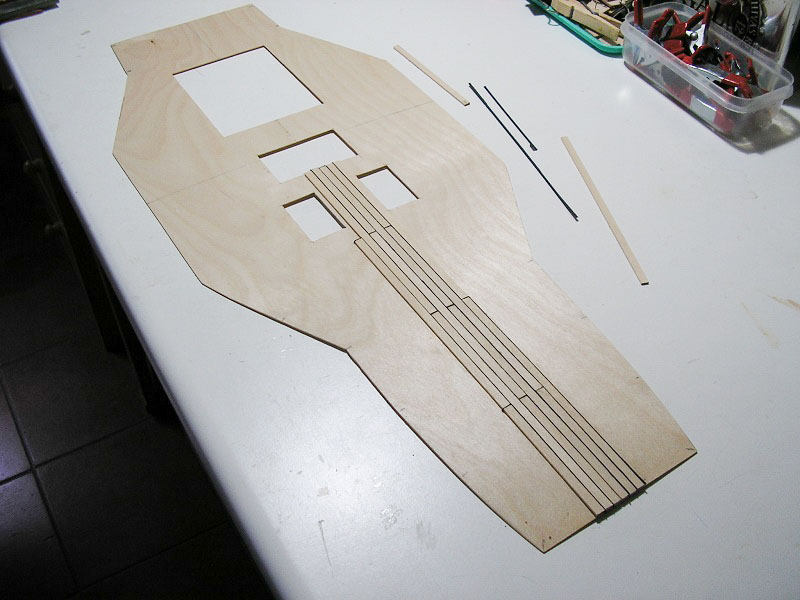

Esta es la falsa cubierta, que ya he comenzado a entracar. Lo hago con tracas de tilo de 1,5 mm x 5 mm de ancho. Los huecos que dejo son, de arriba a abajo: Para el guarda calor que sobresale 1/2 mt. aprox. Luego el lucernario que da luz al combés y los otros dos, para las escaleras que comunican ambas cubiertas.

Y esto es todo por hoy, amigos. Nos volveremos a ver en breve.

cincodedos

  • Mensajes: 132
    • Email
Re:Proyecto MARGARITA, PARTE II
« Respuesta #14 en: 06 de Septiembre del 2022, 17:40:31 »
No se que ha pasado con el plano de la cubierta superior  :blink:  :blink:, así que lo pondré aquí  ;)  ;)  ;)  ;)



Ahora sí que sí
