Pues bien, vamos a ello.



Después de terminar el forrado del casco le di un buen lijado y una mano de pintura para resaltar los defectos a corregir. Resultó que quedaban demasiado vistas las llagas entre maderas y esto no es de recibo. Éste es un barco de acero roblonado. Si fuese de madera no importaría, pero en este, eso sería imperdonable.

La mejor solución es ir a un segundo forro y eso es lo que he hecho.

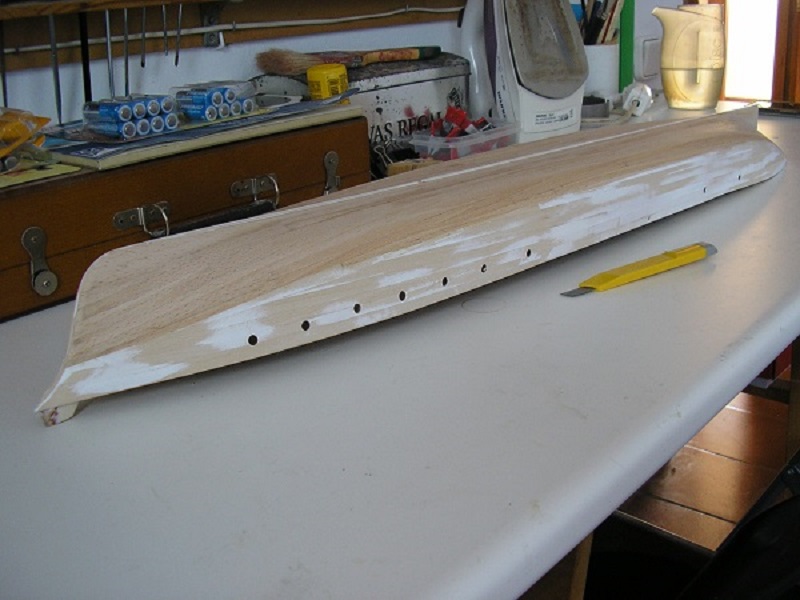

En esta foto tengo colocada la primera traca. Empiezo por la de aparadura, junto a la quilla y por la proa.

Las tracas van en tres parte, a tresbolillo con las inmediatas. El material es madera de haya, chapa de 0,6 mm de espesor.

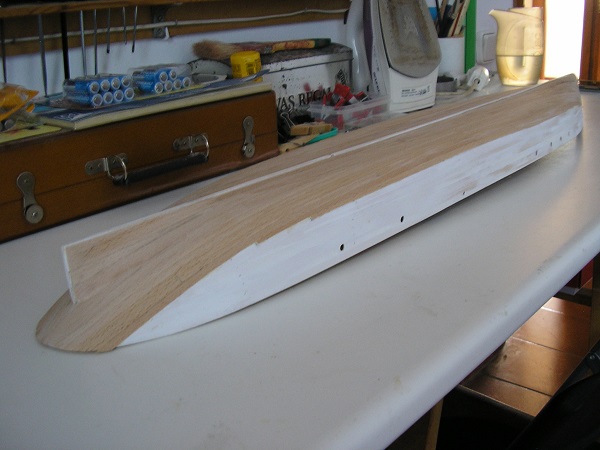

Aquí con un tercio del trabajo echo. Vista desde la proa.

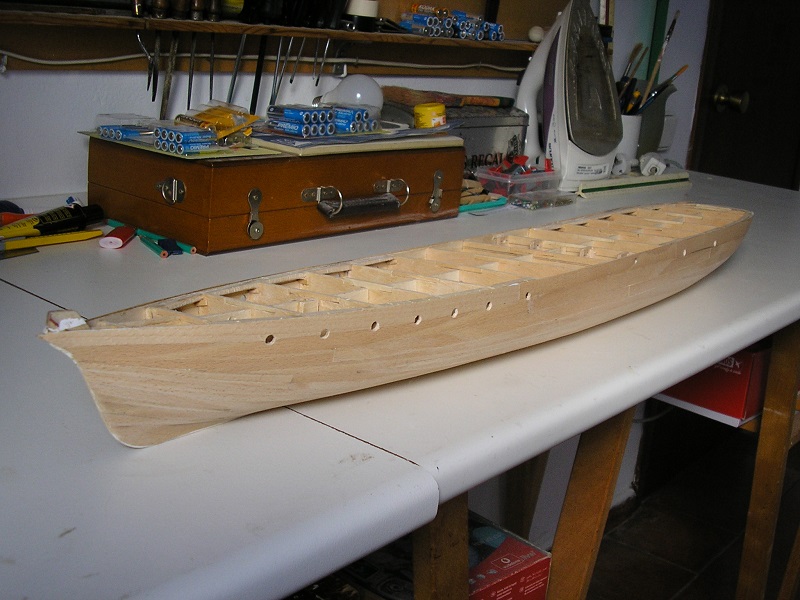

Una vista desde la proa con el segundo terminado hasta la altura de la cubierta.



Y aquí terminado el forro visto desde popa.

Esto es todo, que no es mucho, lo se, pero tiene su faena.

Me queda lijar, emplastecer pequeños detalles (esta vez, pocos) darle un lijado fino y pintar.

En pocos días espero poner algunos avances de más interés, hasta entonces, un saludo a todos.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #16 en: 04 de Enero del 2022, 20:49:53 »
Me falta una foto por poner. Está el texto, pero no así la imagen. Al método de subir las fotos no acabo de pillarle el truco. Lo conozco, pero fallo más que una escopeta de caña.



Bueno, aquí está.

Saludos.
« Última modificación: 04 de Enero del 2022, 20:54:47 por cincodedos »

elbama

  • Mensajes: 1.005
    • Email
Re:Proyecto MARGARITA
« Respuesta #17 en: 10 de Enero del 2022, 10:38:29 »
 :ninja:

Hola.

Nuevos avances. ¡Muy bien!.

Muy interesante todo lo que haces. Desde luego por aquí se ven pocos trabajos en madera por lo que lo tuyo es un balón de oxígeno, un soplo de aire fresco. 8)

Sigue adelante artista. :wub:

Un abrazote de osote desde mi CAU.

Elbama.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #18 en: 21 de Enero del 2022, 20:22:14 »
Muchas gracias elbama.

Quería haberte respondido antes, pero no encontraba la tecla "responder".

Resulta que, antes tenía que haber imgresado, porque estaba en estado de visitante. La verdad, es que he tenido que "estudiar" para darme cuenta de ello, pero, bueno, ya está resuelto.

En dos o tres días volveré apublicar avances.

Mauri

  • Mensajes: 21
    • Email
Re:Proyecto MARGARITA
« Respuesta #19 en: 23 de Enero del 2022, 09:55:57 »
Hola Cincodedos.

Felicidades por tu trabajo en madera. Ya era hora que en este mar de plástico alguien nos muestre su trabajo en madera. Es verdad que en esta misma sección hay un Victory pero este Margarita es español y más entrañable.

Te esta quedando de maravilla. Ya tengo ganas de verlo terminado.

Saludos.

Mauri.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #20 en: 23 de Enero del 2022, 12:24:16 »
Muchas bracias Maury

En pocos días subiré nuevas fotos, pero para verlo terminado aun me queda mucha tela que planchar porque voy muy lento; no por nada, es que, si algo tengo es tiempo y paciencia. También yo tengo ganas de verlo terminado, pero lo que ves, no es más que el casco y encima de él lleva mucha super estructura con mucho detalle. Yo calculo que no lo terminaré en menos de un año.

Es cierto, y me asombra, que algunos modelistas se montan un navío de tres puentes en un par de meses; no se cómo lo hacen pero para mí un tiempo así es inimaginable.

En fin, con paciencia y saliba...

Un saludo.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #21 en: 26 de Enero del 2022, 18:58:23 »
Hola de nuevo:

Contiando con los últimos avances en el Margarita.

Como vereis, después de terminar el segundo forro, el siguiente paso es colocar las tracas superpuestas. Me esplico: En los barcos de acero con chapas remachadas, éstas se colocan superponiendo los bordes de una sobre los bordes de la anterior y posterior, uniéndolas ambas a la vez con los remaches y esto es lo que trato de simular.

Luego os presento la realización de los pernos para la colocación del timón, que en sí misma, es un paso a paso de etalle.



En esta foto se aprecian esas tracas superpuestas vistas por la proa.



Otro aspecto visto desde popa.

En este punto, lo suyo hubiera sido simular el remachadao. Hay varias formas de hacerlo. Una es colocando diminutas gotas de pintura a espacios regulares. Otra, es hacer las tracas superpuestas con chapa de latón muy finas, o de estaño y por el revés maracarlas valiéndose de una rueda dentada.
Yo ésto, no lo he hecho nunca; si te sale como Dios manda, queda muy llamativo, pero si nó, queda horrible. Así que en este caso. al menos, he preferido dejarme de experimentos.

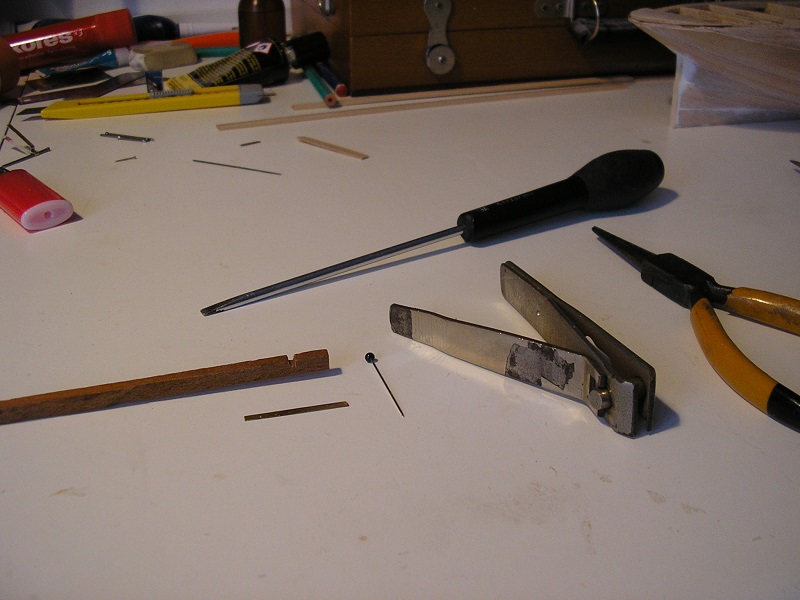

Para la relización de los pernos para el timón, dispongo de unas pletinitas de latón, un palito cuadrado en el que he practicado una hendidura en el extremo, un alfiler un despornillador estrecho, un corta uñes de corte recto, y un alicate de puntas finas.



Primero, es necesario destemplar el latón para poder doblarlo sin que se rommpa. Una vez frío, se coloca sobre la ranura y con el destornillador la empujo y la doblo como se ve en la foto.

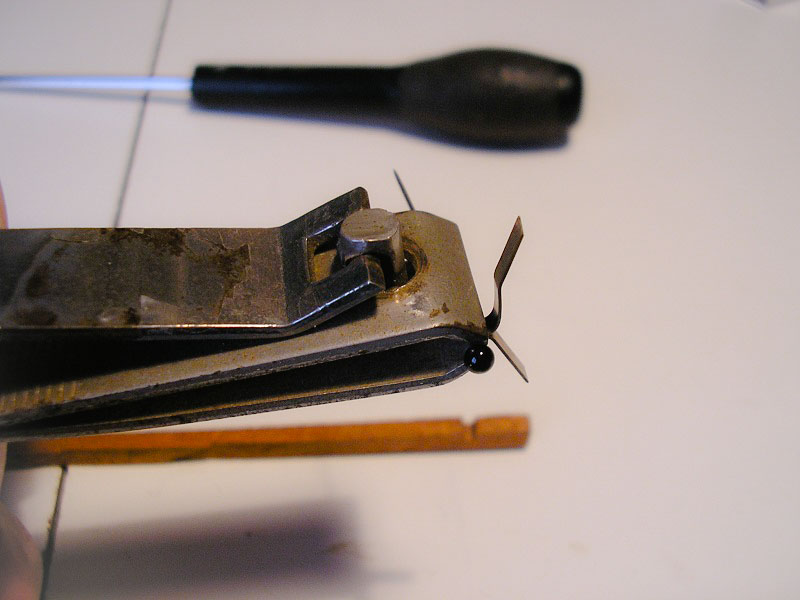

Introduzco el alfiler en la dobles de la pletina y con el corta uñas cierro la doblez por detrás del alfiler´.



Luego, con el alicate de puntas finas le doy la forma adecuada (la foto ha salido un tanto oscura).



Por último, solo queda recortar el sobrante y listo.

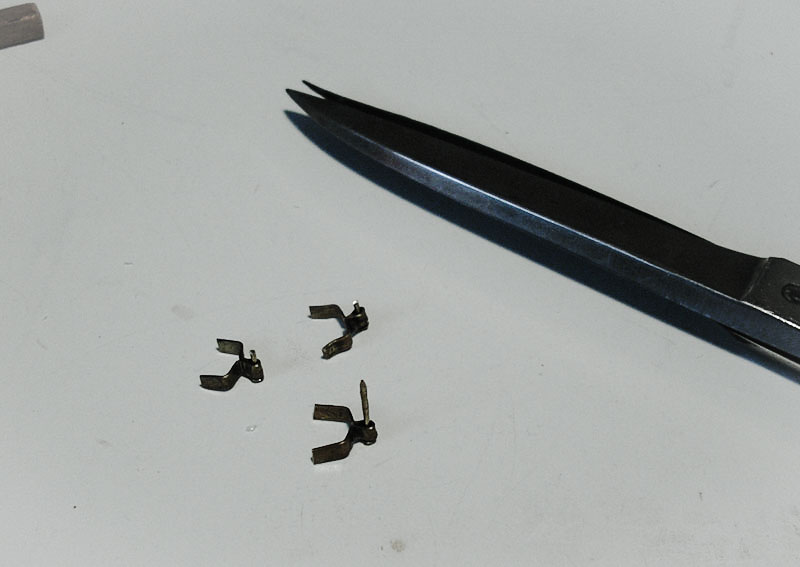

El resultado final.

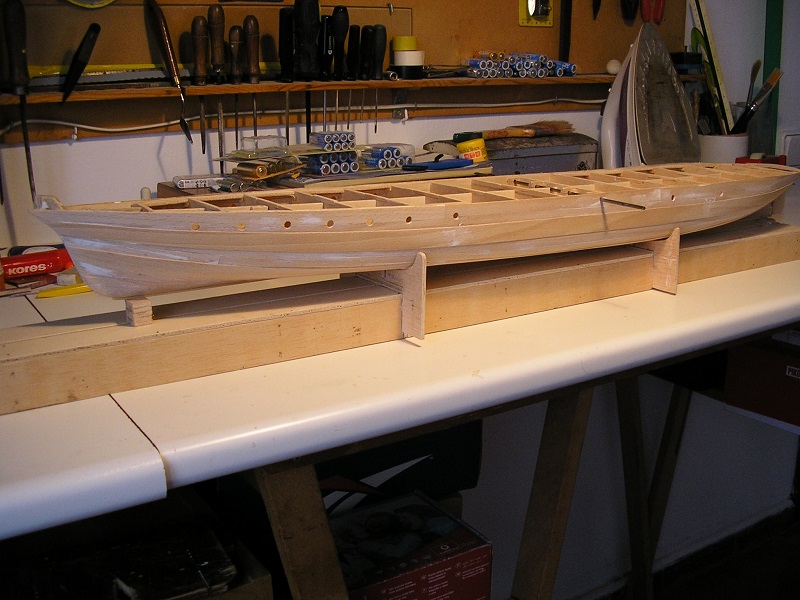

He vuelto a colocar el modelo sobre su soporte provisional a fín de marcar la línea de flotación para pintarlo.
El modelo está colocado de forma que la proa quede más alta que la popa ya que el barco tiene menos calado a proa que a popa. También le he colocado el eje para comprobar que las distancias a ambos lados, desde el el eje a la mesa sean idénticas.

Y hasta aquí por hoy. Lo siguiente será pintar el casco, colocar el acristalado de los portillos, la falsa cubierta y ponerle la tablazón.

Hasta pronto, amigos.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #22 en: 26 de Enero del 2022, 19:01:14 »
Se me ha quedao una foto en el tintero  :wub:  :wub:  :wub:  :wub:

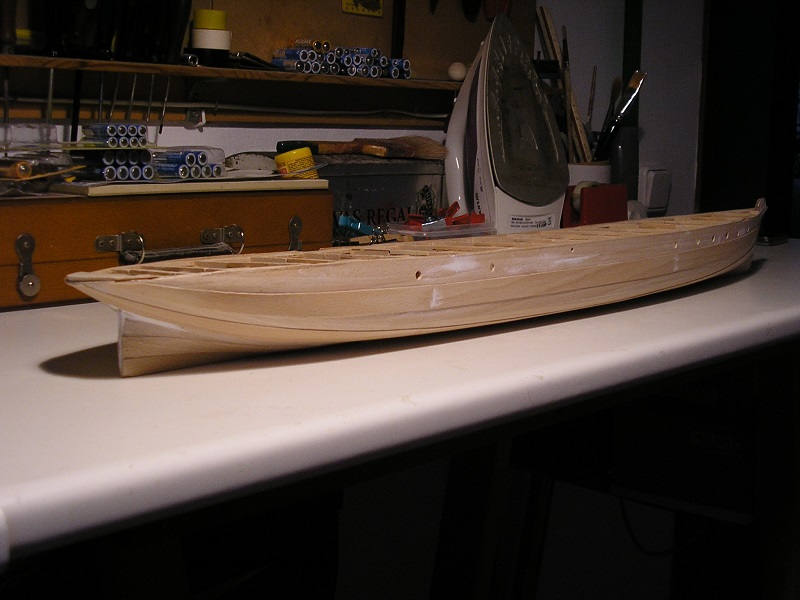

Es ésta; una vista desde popa en la que se puede apreciar el timón colocado en su sitio.


elbama

  • Mensajes: 1.005
    • Email
Re:Proyecto MARGARITA
« Respuesta #23 en: 27 de Enero del 2022, 15:38:12 »
 :ninja:

Muy interesante maestro.

Es una lección la que nos estás dando. Me gusta mucho.

Venga, anímate y sigue que en este foro se ve poco de esto.  :wub:

Elbama.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #24 en: 28 de Enero del 2022, 11:20:20 »
Gracias Elbama, por tus comentarios que siempre animan mucho.

bitacora

  • Mensajes: 32
    • Email
Re:Proyecto MARGARITA
« Respuesta #25 en: 24 de Febrero del 2022, 12:49:46 »
Hola Alfonso.

Pero que veo!, una construcción en madera en el reino del plástico.

Esto si que es novedoso! y además muy bueno. Se ve que lo bordas. Venga acábalo cuanto antes para que nos enamoremos de Margarita :biggrin: :biggrin: :biggrin: :biggrin: Me acuerdo de una antigua canción. "Margarita se llama mi amor, Margarita Rodriguez Garces, una chica chica chimpamopun, del calibre 183" y la cantabamos en la mili haciendo marchas. Que recuerdos!. :smile:

Venga artista.

Bitácora.


cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #26 en: 27 de Febrero del 2022, 12:21:24 »
Hola bitácora:

Pues sí, madera en el reinp del plástico. Me veo como un intruso en casa ajena  :wacko:  :wacko:  :wacko:  :wacko: pero la culpa es del amogo elbama, que me animó a meterme en casa ajena, pero que ya considero como si fuera mía gracias a vuestros generosos comentarios.

Llevo unos cuantos días sin subir fotos, porque estoy esperando unos accesorios para mi "DREMEL" que están por llegar. Pero creo que pronto subiré alguna cosilla más.

Gracias por tu comentario... y por la acogida  :biggrin:  :biggrin:  :biggrin:  :biggrin:  :biggrin:

willie

  • Mensajes: 852
    • Email
Re:Proyecto MARGARITA
« Respuesta #27 en: 02 de Marzo del 2022, 13:04:35 »
Hola Alfonso y todos :

Te he enviado un correo privado.

Muy cordiales saludos,

Willie.
Mihi quoque spem dedisti...

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #28 en: 02 de Marzo del 2022, 17:07:40 »
Hola Willie:

He leído tu mensaje y te agradezco muchísimo tos elogios. Yo no he practicado el modelismo en pléstico... bueno una vez monté un caza USA. Pero en plan "pegaplásticos" y, bueno, ahí quedó todo.
Que conste que para mí no desmerece en absoluto; al contrario, he visto en el FORO bastantes trabajos de los compañeros, y son una maravilla. Desde luego, nada de pegapllasticos. Detras de cada modelo hay un gran trabajo de ajuste, de afinamiento, mostaje, pintura, composición de diorama. Un trabajo delicado y minucioso, donde yo me dejaría las pestañas y no conseguiría ese nivel de calidad.

Efectívamente, serví en el Churruca (clasa Scot). Fueron, en efecto, muy rápidos (parece ser que en las pruebas de mar alcanzaban hasta cerca de los 40 nudos. En una singladura que hicimos de Valencia a Mallorca, el barco iba con solo dos calderas de las cuatro que disponía (una inservible, dos en servicio y una en reserva) e hicimos la travesía a 24 nudos. Realmente fueron de lo mejor de su época.

Yo estuve a bordo desde Mayo del 60 hasta Octubre del 61 cuando me licencié. Poco despues, se le retiró del servicio y se desguazó.

Bueno, estaré encantado de enviarte esos planos, aunque están incompletos; quiero decir, que solo tienen el plano de formas, el alzado o vista lateral y las plantas  de cubierta principal, puente bajo y puente alto. Creo que te gustarán, pero no hay dibujos de detalles para construir.

Envíame un correo electrónico a 5.d2naval(arroba)hotmail.es (donde dice "arroba" debe poner @. lo escribo así como artimaña contra los buscadores automáticos. En el mail, ponme tu correo electrónico y te los envío en archivo TIF.  Lo podrás abrir en el ordenador y sacar copia a su tamaño en una copistería.

Ah, por cierto, me dices que eres del norte, ¿de donde?. Yo soy andaluz, de Algeciras, Cádiz aunque mi lugar de nacimiento es La Coruña. Vine aquí con 2 años y aquí sigo hasta mis 84 cumplidos.

Un abrazo.

cincodedos

  • Mensajes: 104
    • Email
Re:Proyecto MARGARITA
« Respuesta #29 en: 05 de Marzo del 2022, 12:28:41 »
De nuevo con vosotros para mostrar los últimos avancescon el Margarita.

Tras el acabado del forrado del caco, toca pintar. Este barco estaba pintado de blanco en la obra muerta y rojo "patente" la obra viva con una franja verde entre ambas.

La pintura que empleo, es BRUGYER acrílica, blanca, verde natural y una combinación de rojo vivo con una pizca de negro para conseguir ese color "sangre de toro" de la patente.

Comienzo, pintando de blanco, tanto la zona de obra muerta como la franja que ha de ir de verde.



Tras el pintado de blanco dibujo las línes de separación de cada color. Con el barco perfectamente adrizado y un escantillón (caser) trazo dichas líneas.



Luego, con cinta de carrocero, procedo al enmascarado necesario.



Luego pinto la franja verde.



Retiro el enmascarado y lo vuelvo a colocar sobre el verde y pinto, por fin, la obra viva con el rojo patente. En la foto, vista por la aleta de estribor.



Aquí el casco, pintado, visto por la amura de babor.



Una vez pintado necesito construir la estructura que ha de soportar los guarda-aguas y las dependencias de servicios. En la foto, los baos principales.



Aquí podemos apreciar el contorno de la estructura.



Ahora es necesario colocarle los sortes inferiores. Cada parte de la estructura necesita una cartela perforada en la parte interior y una barra cilíndrica por la parte exterior. En la immagen, las cuatro cartelas antes de recortar.



Las cuatro cartelas una vez recortadas y perforadas.



Detalle del conjunto una vez montado.



Vista general por la aleta de estribor con la estructura del guarada-aguas terminado y pintado.

[imghttps://i.postimg.cc/C1HQJV6Q/072.jpg][/img]

Y otra desde la amura de babor.
